破坏kagome金属| ARC未来低能电子技术卓越中心的超导性

第一作者FLEET研究员郑国林博士(RMIT)

电控超导体到“失效绝缘体”的转变，以及kagome金属CsV中的巨大反常霍尔效应_3.某人₅

今年2月发表的一项由rmit领导的国际合作首次发现了一种明显的无序驱动的玻色子超导体-绝缘体跃迁。

这一发现勾勒出了巨大异常霍尔效应的全球图景，并揭示了其与地球中非常规电荷密度波的相关性一个V_3.某人₅戈薇金属家族，在未来超低能耗电子产品中具有潜在应用。

超导体可以在不耗散能量的情况下传输电力，对未来低能电子技术的发展具有很大的前景，并已应用于悬停列车和高强度磁铁(如医疗磁共振成像)等多个领域。

然而，超导如何在许多材料中形成和工作仍然是一个未解决的问题，并限制了它的应用。

最近，一个新的戈薇超导体的家庭一个V₃Sb₅因其新颖的特性而引起了广泛的兴趣。“Kagome”材料采用了一种不寻常的格子，以日本的篮子编织模式命名，有共享角的三角形。

的一个V₃Sb₅materials(其中一个(指铯、铷或钾)为拓扑和强相关性等物理研究提供了理想的平台，但尽管最近进行了许多研究，但材料的巨大反常霍尔效应和超导性的起源仍然存在争议。

由澳大利亚皇家理工大学(RMIT University)和合作组织高磁场实验室(中国)的研究人员领导的舰队合作首次证实了范德华斯超导和AHE的电气控制戈薇金属CsV_3.某人₅．

共同第一作者FLEET研究员陈诚博士(RMIT)

具有钒晶格的拓扑电子带和几何折痕，层状戈薇金属一个V_3.某人₅在凝聚态物理学中引起了极大的兴趣，因为它们支持许多量子现象，包括:

此外，AV中巨型AHE的起源_3.某人₅尽管最近提出了一些机制，包括具有受挫磁亚晶格的Dirac准粒子的外部斜散射、新手性电荷序的轨道电流和CDW相中的手性通量相，但其与手性CDW的相关性仍然难以捉摸。

“到目前为止，我们已经在vdW自旋电子器件中使用质子门技术获得了许多有趣的结果。由于该技术可以有效地调制载流子密度达10²¹厘米³，我们想把它应用到AV上_3.某人₅，其载流子密度水平相似。这项新研究的第一作者，FLEET研究员郑国林博士说。

“调整载流子密度和相应的费米曲面的能力将在理解和操纵这些新的量子态方面发挥至关重要的作用，并有可能实现一些奇异的量子相变。”

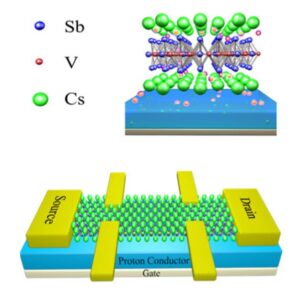

在RMIT制造的质子门控装置:CsV_3.某人₅上面是纳米片，下面是霍尔棒器件

该团队选择在CsV上测试这一理论_3.某人₅它可能有最大的备用原子空间用于质子插层。基于该团队在该领域的丰富经验，这些设备很容易设计和制造。

他们的后续结果与CsV_3.某人₅很大程度上取决于材料厚度。

“有效地调制‘更厚’的纳米片(超过100纳米)是非常困难的，”共同第一作者，FLEET研究员Cheng Tan博士(RMIT)说。

“但是当厚度下降到40纳米左右时，质子的注入变得相当容易，”Cheng说。“我们甚至发现这种注射是高度可逆的。事实上，我们很少遇到这样的质子友好型材料!”

有趣的是，随着质子插层的演变，载流子类型(或霍尔效应的“符号”)可以被调制为空穴或电子类型，所实现的ahs的振幅也可以有效地调谐。

进一步的实验和理论研究表明，这种巨大的AHE调制源于重构带结构中的费米能级漂移。

门控AHE的结果还揭示了AHE最可能的起源是斜散射，这进一步提高了我们对AHE的理解戈薇郭林解释道。“但我们还没有在40纳米纳米片中观察到超导体-绝缘体转变。”

“我们必须进一步尝试更薄的CsV_3.某人₅纳米薄片来探索这个问题。”

电子相关和带拓扑的独特共存一个V_3.某人₅允许研究这些相关状态的有趣转变，例如超导体-绝缘体转变，通常由失调、磁场和电门控调节的量子相变。

通过减少原子层的数量，研究小组进一步探索了CsV中潜在的量子相变_3.某人₅．

程说:“一开始我直接尝试了一些小于10纳米的超薄纳米片。”“我确实观察到超导相的临界温度随着质子插入量的增加而降低，但我不能肯定地确认超导性消失了，因为它可能仍然存在于我们无法达到的毫开尔文温度下。此外，当我试图进一步增加质子插层时，这些设备非常脆弱。”

因此，Cheng改变了策略，处理了10~20nm厚的纳米片，并尝试了不同的电极材料，以寻求更好的电接触。

这一策略取得了成功。令人惊讶的是，研究小组观察到CDW相的临界温度下降，并且在质子注入增加的情况下，温度依赖性电阻曲线呈现出明显的超导体到绝缘体的转变。

“质子插层引入了无序，并抑制了CDW和超导相相干性，”论文作者A/王兰教授(也是RMIT的)说。“这导致了与局域库珀对相关的超导体-绝缘体转变，并以饱和片电阻高达10为特征⁶Ω为接近零度的温度，称为“失败的绝缘体””。

“我们的工作揭示了一种独特的无序驱动的玻色子超导体-绝缘体转变，勾勒出了巨大AHE的全球图景，并揭示了它与地球中非常规CDW的相关性一个V_3.某人₅家庭”。

“这一重大和电气控制的超导体-绝缘体转变和反常霍尔效应戈薇金属应该会激发更多有关有趣物理的研究，并有望用于节能纳米电子设备。”

以及来自澳大利亚研究理事会项目获得国家自然科学基金、科技部国家重点研发计划、HFIPS主任基金、CASHIPS主任基金等资助。中国科学院青年创新促进会和中国强磁场实验室也为这项工作提供了部分支持。

在FLEET使能技术B -纳米器件制造中研究超导体。未来低能耗电子技术中心(FLEET)汇集了100多名澳大利亚和国际专家，共同致力于开发新一代超低能耗电子产品。这些工作背后的动力是日益增长的计算能源的挑战，计算消耗了全球5-8%的电力，并且每十年翻一番。
