研究人员开发了一种革命性的方法来“打印”大规模二维压电材料，为压电传感器和能量收集开辟了新的机会。

重要的是，这种廉价的工艺可以将压电元件直接集成到硅芯片上。

到目前为止，还没有二维压电材料被制成大片，因此不可能集成到硅芯片中，也不可能用于大规模的表面制造。

这种限制意味着压电加速度计设备——比如汽车安全气囊触发器或识别手机方向变化的设备——需要在硅衬底上嵌入单独的昂贵组件，这增加了巨大的制造成本。

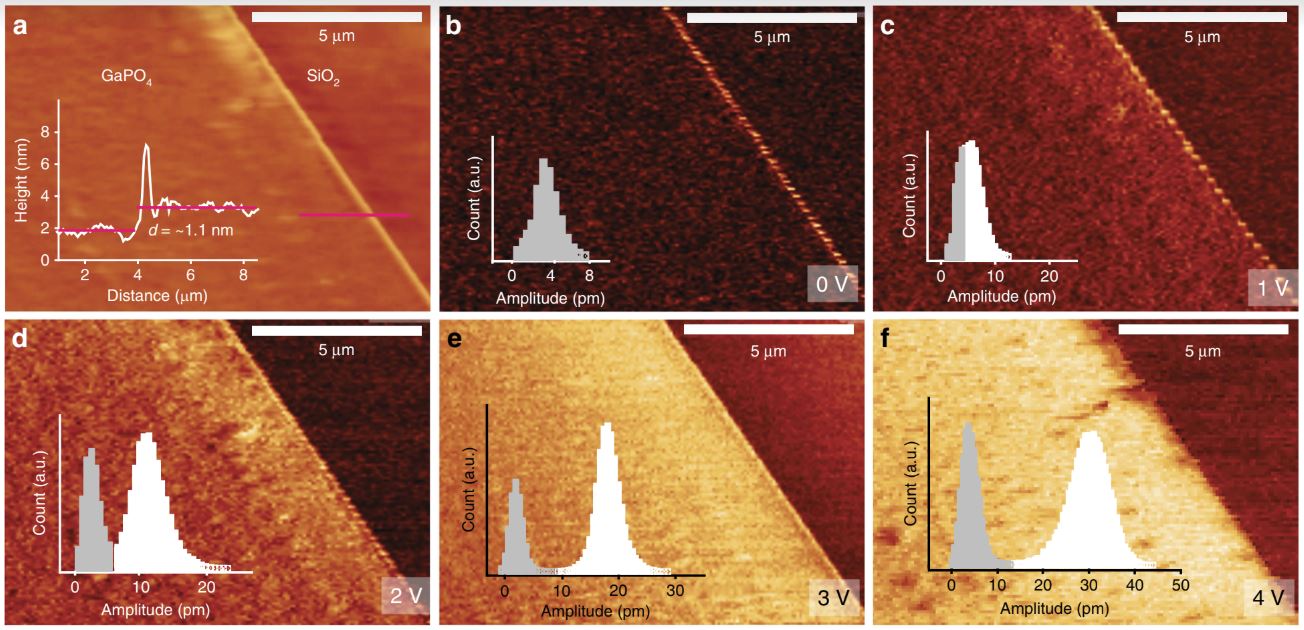

二维GaPO原子力显微成像₄以及在不同施加电压下的压电测量

现在，墨尔本RMIT大学的FLEET研究人员展示了一种生产大规模2D磷酸镓片的方法，允许这种材料以低成本、低温制造工艺大规模地形成在硅衬底或任何其他表面上。

磷酸镓(GaPO₄)是一种重要的压电材料，通常用于压力传感器和微米级质量测量，特别是在高温或其他恶劣环境中。

首席研究员Kourosh Kalantar-zadeh教授解释说:“在科学中，这项工作通常建立在过去的成功基础上。”“我们采用了液态金属材料沉积技术我们最近开发了GaPO的2D电影₄通过一个简单的两步过程。”

Kalantar-zadeh教授现在是新南威尔士大学的化学工程教授，他在RMIT大学担任电子工程教授期间领导了开发这种新方法的团队。这项工作的实现是由于RMIT的Torben Daeneke博士的重大贡献，以及该工作的第一作者，博士研究员Nitu Syed所表现出的极端坚持和专注。

这种革命性的新方法可以简单、廉价地生长大面积(几厘米)、宽带隙、二维GaPO4纳米片的单位细胞厚度。

这是目前流行的压电材料首次展示了强的、平面外的压电性。

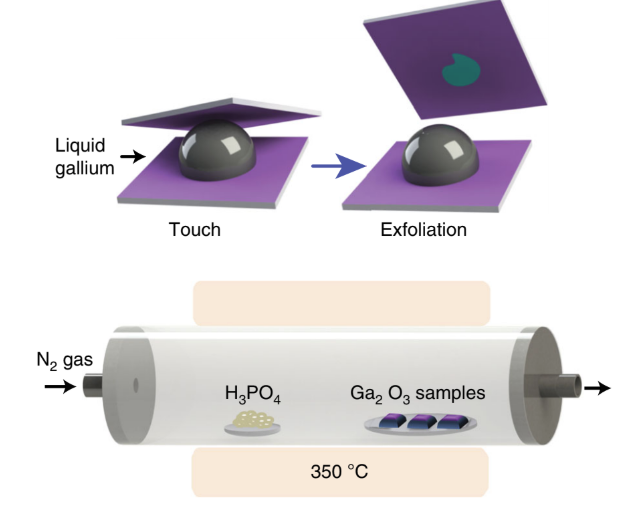

上:Ga的范德瓦尔斯2D打印₂O_3.液态金属镓的纳米片。下:转化Ga的化学气相反应体系₂O_3.对GaPO₄nanosheets。

新工艺简单、可扩展、低温且具有成本效益，极大地扩大了工业在这种规模和质量下可用的材料范围。

该工艺适用于制备游离GaPO4纳米片。该低温合成方法与多种电子器件制造程序兼容，为未来二维压电材料的发展提供了一条路线。

这种简单的、工业兼容的程序可以将大表面积的2D压电薄膜打印到任何衬底上，为压电传感器和能量采集器的发展提供了巨大的机会。

这些材料可以将施加的机械力或应变转化为电能。这些材料构成了声音和压力传感器的基础，通过振动或弯曲提供动力的嵌入式设备，甚至是用于燃气烧烤和炉灶的简单的“压电”打火机。

压电材料还可以利用由微小机械位移、振动、弯曲或拉伸产生的小电压为微型设备供电。

二维GaPO晶体结构₄

磷酸镓是一种石英状晶体，自20世纪80年代末以来一直用于压电应用，如压力传感器，在高温应用中特别有价值。由于它不能自然结晶成层状结构，因此不能用常规方法剥离，迄今为止，它的应用仅限于依赖于从其大块中雕刻晶体的应用。

用液态金属打印二维磷酸镓发表在本周的《自然通讯》上(DOI 10.1038/s41467-018-06124-1)。

测试材料在RMIT的微纳米研究设施(MNRF)中使用范德华斯剥落法，然后进行化学蒸汽磷化合成。

Nitu Syed和Torben Daeneke在RMIT的实验室

测量包括压电力显微镜(PFM)证实了8-10 pm/V的高平面外压电系数，并通过密度泛函理论(DFT)计算确认。

这足以为我们提供基于2d材料的压电传感和能量收集的希望。
