二维(2 d)半导体在过去十年中出现了极有前途的未来电子和光电设备。

然而,解锁这些脆弱的材料的巨大的潜力,我们必须先找到一个方法来保护他们的功能设备,同时保持其关键的电子和光学性质。

脆弱的一个舰队Australian-German协作解决了这个问题通过提供一个高性能、超薄、防护玻璃涂层。

将二维半导体多层,大规模固态结构将允许他们融入功能设备,与令人兴奋的潜在使用紧凑,ultra-low-energy电子产品。

只有几个原子层在厚度、“二维”材料本质上是脆弱的。

“到目前为止,二维半导体的集成功能设备已经被这种易碎性有限,或所使用的防护材料的可伸缩性,”作者说马蒂亚斯•戴克(阿奴)。

“因此,我们需要新的方法成本高效和可伸缩的保护,同时保持材料的必要的电子和光学性质。”

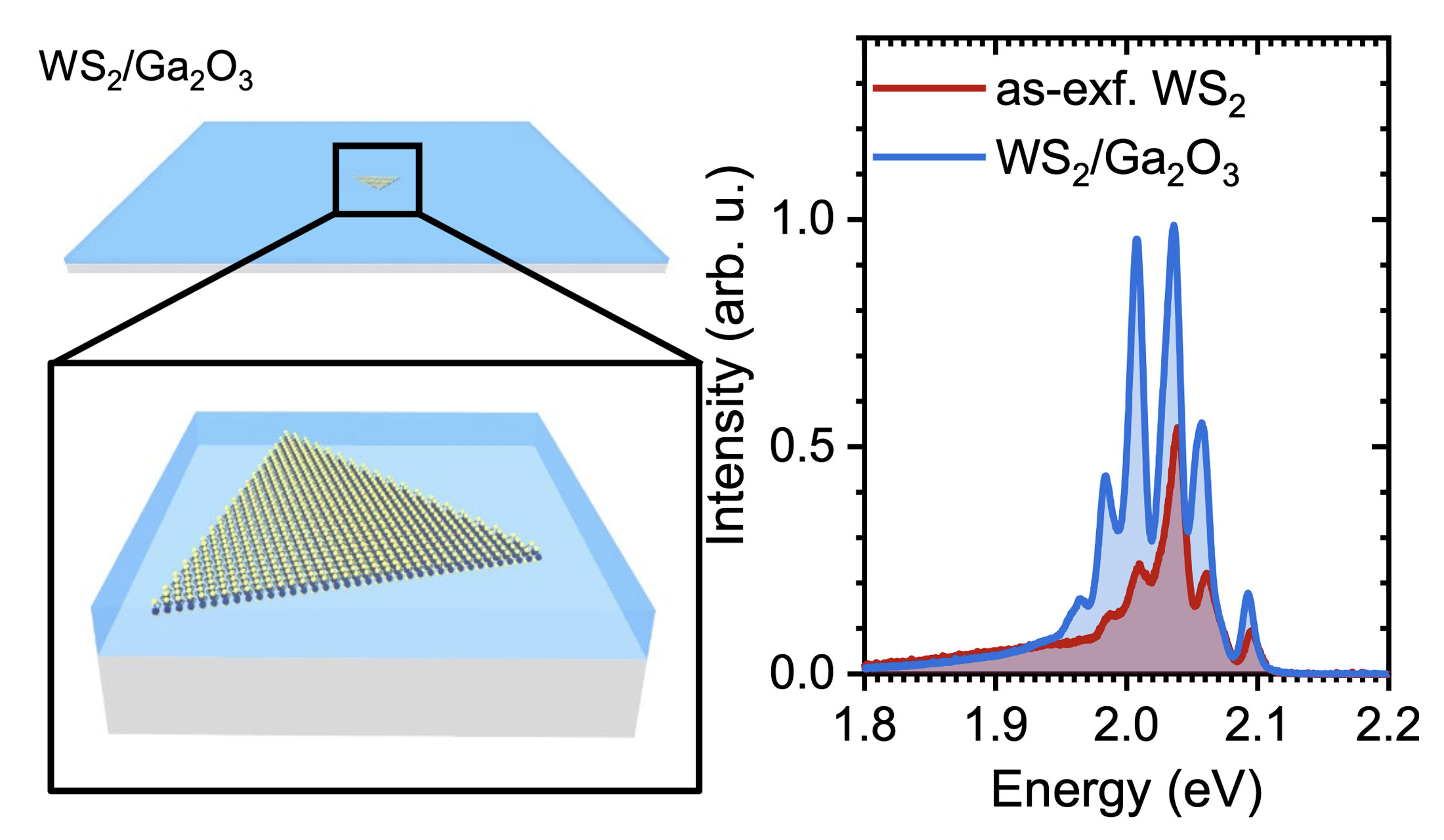

这项新研究介绍了超薄氧化镓(Ga₂O₃)玻璃作为一种新的、可伸缩的覆盖材料单层二硫化钨(WS₂),一个关键的2 d半导体。

由舰队研究者贡献在阿奴,莫纳什大学,此生,这篇论文描述了一个新颖的防止沉积的机制介电材料。

目标物质在新的研究中,二硫化钨,属于过渡金属集团dichalcogenide晶体(TMDCs),是一个非常有前途的候选人在室温下各种光电应用功能。

这些材料在一个或几个原子层的厚度,带电粒子的运动(如电子)是只局限于两个维度,和一些有趣的量子效应占主导地位。

例如,一些粒子在二维移动失去“分散”的能力,所以电阻消失。

将二维材料在功能性设备是舰队的任务的关键。

实现目标的研究主题2,舰队人员需要将二维半导体(例如WS₂)到一个复杂的多层结构-光学微腔,使形成的exciton-polariton年代。

在WS Exciton-polaritons₂,特别是在室温下能生存,他们有可能形成一个量子超流体显示dissipationless运输。

健壮的2 d保护半导体是一个关键使能技术将这些材料集成到光学相结合。

这项研究涉及到舰队里程碑2.1.1,2.2.1,2.2.4。见16页的战略计划
